TC-300 系列

TC-300 系列

TCD-300

點擊:832
  • 產品型號:TCD*300系列
  • 產品規格:TCD-301, TCD-302等
  • 外觀尺寸:72(寬)*72(高)*45mm

一、概述

TC-300 系列溫控儀表可以代替傳統的拔碼式或電位器式數顯儀表,它采用輕觸按鍵可自由設定,單排三位LED 顯示,采用簡易PID 控制或二位式回差控制,并且回差可調,以及傳感器誤差修正功能,儀表具有控制性能可靠、性價比高、應用范圍廣等優點。

二、技術指標

1、輸入類型及測量范圍:K(0~999℃) E(0~800℃) J(0~999℃)Pt100(-199~600℃) Cu50(-50~150℃)NTC(-50~150℃)4-20MA 標準電流信號
2、顯示精度:±1%F·S±1B 附加冷端補償誤差≤2℃
3、控制方式:二位式控制(回差可調)或PID 控制
4、回差設置范圍: 1~20℃
5、傳感器誤差平移修正范圍:-20~20℃
6、輸出方式:繼電器常開常閉觸點AC220V/5A
7、固態繼電器驅動信號:電流≥15mA 空載電壓≥9V
8、工作電源:AC85~242V 50Hz/60Hz 功耗:小于3W 或其他按客戶要求
9、工作環境:0~50℃,濕度≤85%RH,無腐蝕性及無強電磁輻射場合

三、型號定義

TC □—3 □ □ □
1    2      3  4  5

1:該產品系列型號Temperature Controller

2:為外型尺寸及開孔尺寸(單位:mm)

H: 160×80×45     開孔152×76      A: 96×96×45     開孔92×92

B: 60×120×45     開孔56×116      D:72×72×45     開孔68×68

E: 48×96×45       開孔44×92         F: 96×48×45    開孔92×44

G: 48×48×45      開孔44×44         S: 80×160×45    開孔76×156

K:48×24×45     開孔152×76      C:80×120×35(壁掛式)

FC:76×35×77    開孔70×29      L:76×35×45 標準DIN 導軌安裝

3:操作顯示方式:

‘0’:二鍵輕觸開關操作,二位式調節。
‘2’:二鍵輕觸開關操作,三位式調節。
‘3’:二鍵輕觸開關操作,時間比例調節。
‘4’:二鍵輕觸開關操作,觸點通斷二位式PID 調節。

4:輸入信號類型:

1. 熱電偶(K E J)
2. 熱電阻(PT100 CU50)
3. 熱敏電阻(NTC 25℃@10K B=3435 或25℃@5K B=3900 或特定NTC)
4. 4-20MA 標準電流信號,對應0~999 顯示

5:后綴

無: 繼電器輸出(220V 時電流≤5A)
A:可控硅過零觸發
G:固態繼電器控制信號輸出
D: 大功率繼電器輸出(220V 時電流≤30A)

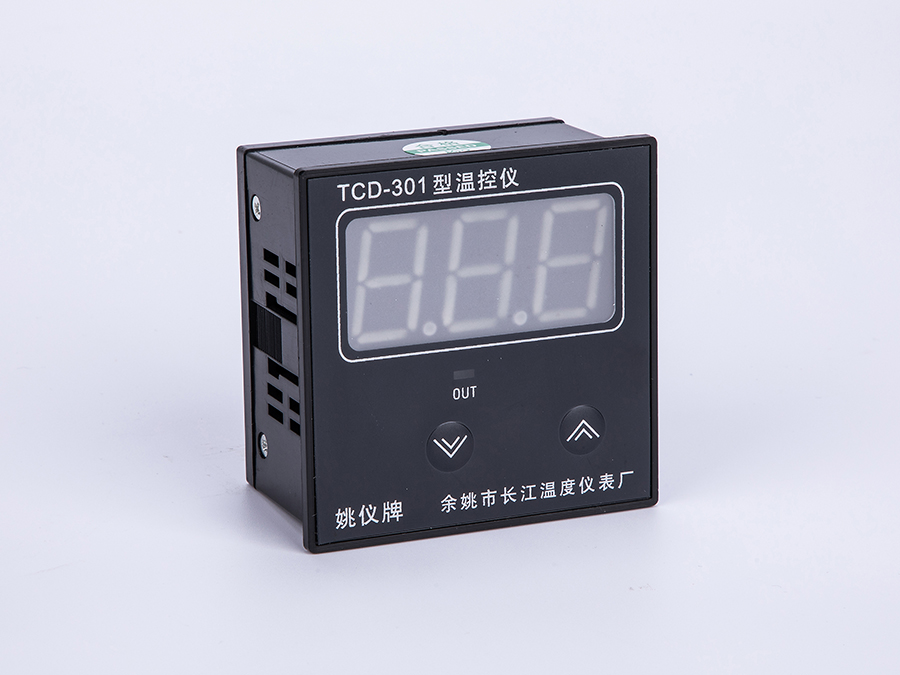

四、面板說明(參考)

(1)、測量值顯示窗:在正常顯示情況下顯示測量溫度值;設定狀態下交替顯示參數代碼和參數值。
(2)、輸出指示燈(OUT):當儀表有輸出時指示燈亮,儀表輸出關閉時指示燈同時熄滅。
(3)、數據減少鍵(▼):在正常顯示情況下按此鍵可以修改溫度設定值;與▲鍵組合使用可進入參數修改狀態。
(4)、數據增加鍵(▲):在正常顯示情況下按此鍵可以修改溫度設定值;與▼鍵組合使用可進入參數修改狀態。

五、參數設置

5.1、主控設定值:在儀表正常顯示情況下直接按數據增加鍵(▲)或數據減小鍵(▼)1S 即可閃爍顯示溫度設定值,此時按(▲)或(▼)鍵可修改溫度設定值,長按可實現數據的快速加或減。在無任何操作的情況下,設定值在閃爍5 次后返回正常顯示狀態。

5.2、參數修改:在正常顯示情況下同時按(▲)與(▼)鍵3S 即可顯示傳感器誤差修正符號“ sc.png”,在三秒內按(▲)或(▼)鍵就會顯示并可修改參數值,如同時再按(▲)與(▼)鍵則會顯示控制回差值符號“hy.png ”,同樣在三秒內按(▲)或(▼)鍵就會顯示并可修改參數值,再次同時按(▲)與(▼)鍵則退出并返回正常顯示狀態。在顯示參數符號時3 秒內如無任何操作,儀表將返回正常顯示,在顯示參數的情況下,如參數值在閃爍顯示 5 次后無任何操作,儀表也同樣將返回正常顯示。

六、控制輸出

當測量溫度值<(設定值-回差值hy.png)時,繼電器吸合,同時OUT 指示燈亮,加熱器工作。

當測量溫度值>(設定值+回差值hy.png)時,繼電器斷開,同時OUT 指示燈熄滅,加熱器停止工作。

儀表為PID 控制時:儀表根據固定的PID 值與控制周期執行控制輸出

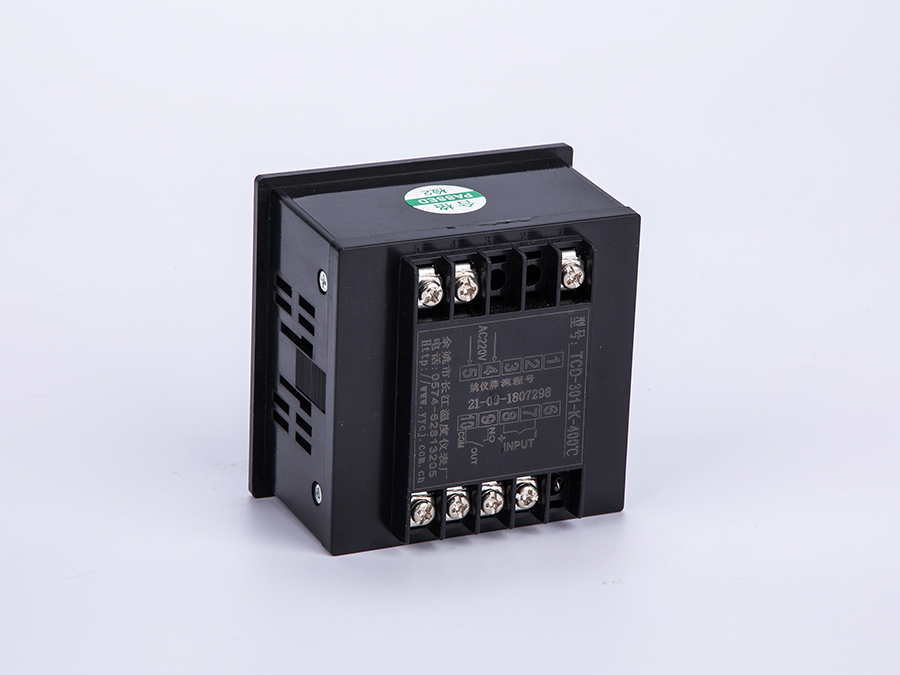

七、儀表接線(參考)

注:接線如有更改恕不另行通知,以儀表外殼所附接線圖為準。

八、錯誤指示

當儀表顯示窗顯示“-H-”或“-L-”時,表示該通道傳感器測量值超載或傳感器已壞,應檢修傳感器,若傳感器無故障,請確認所選傳感器是否與所配儀表的分度號一致。
