一、概述

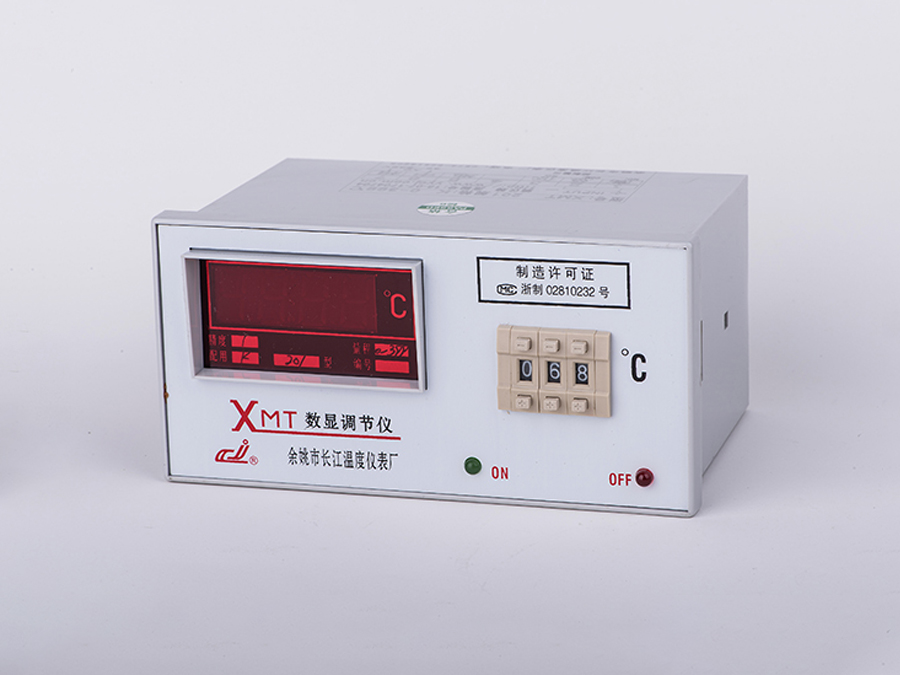

XMT*系列數字儀表為三位或四位數碼管顯示，并應用了獨特的抗干擾技術，具有精度高、可靠性好、抗震性強、安裝方便，并有二位式、三位式、上下限位差、時間比例、可控硅連續調節式、位式PID、PID 連續調節等多種控制方式、根據需要還可增加超溫報警功能，可廣泛應用于冶金、化工、電子、機械、紡織、塑料、制冷、醫療、電爐烘箱等輕、重工業部門用作溫度測量和自動控制。配上相應的傳感器也可用于壓力、流量、液位等參數的顯示和控制。

二、技術性能

1、顯示方法：LED 數碼管直接顯示被測值
2、顯示誤差：≤1.0%FS±1 字
3、設定點偏差：≤1.0%FS
4、熱電偶冷端補償：0～50℃內誤差＜2℃
5、時間比例調節：比例帶1%～3%，周期：30S±10S
6、輸出觸點容量：交流220V 3A（阻性負載）
7、工作電源：90VAC－242VAC，50HZ/60HZ
8、功耗小于3W
9、工作環境：溫度0～50℃,相對濕度＜85%RH 的無腐蝕性氣體場合
10、重量：約0.6KG

三、安裝：儀表外形尺寸

儀表安裝至粗腰在安裝屏上按開孔尺寸開一小孔后，把儀表塞入孔內，把附來的安裝板分別裝入儀表上下或左右安裝口，再把安裝螺絲釘緊固即可，注意螺絲不可旋得過緊，以免損壞殼體。

四、儀表原理：

如下圖原理框圖中，由熱電偶、熱電阻等傳感器送來的電信號在測量橋路中進行冷端自動補償后，送入放大器把信號進行放大，放大后的信號經A/D 轉換成頻率并送入單片機，經信號數字處理，一路數字顯示，另一路接收到調解網絡信號，進行規定的比較運算，同時輸出一個需要的控制信號和工作狀態指示。

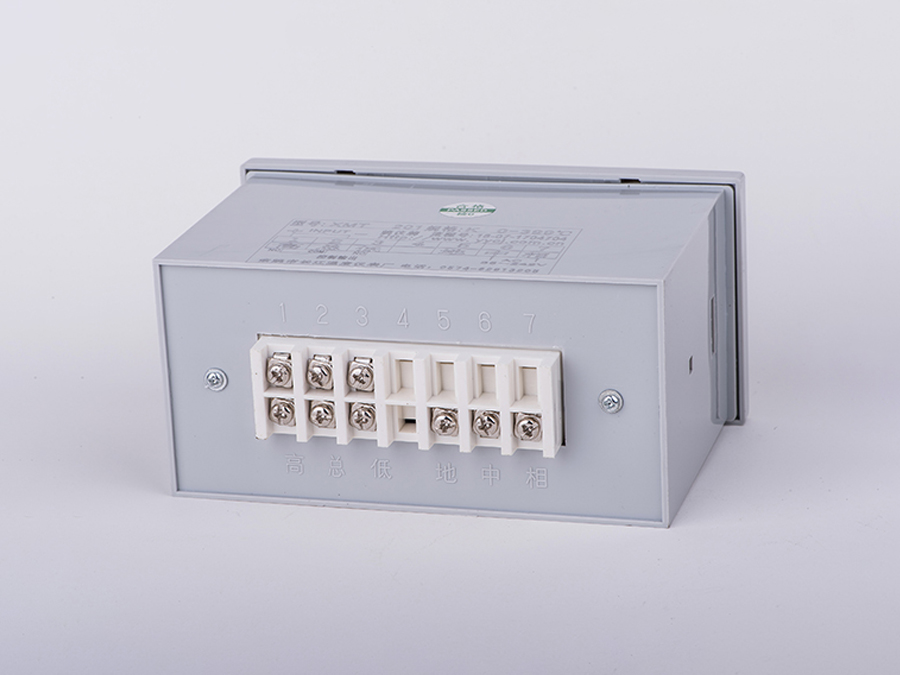

五、儀表接線

六、使用與調整

1、XMZ□型：
根據儀表接線圖，正確接上電源和傳感器，即能顯示被測量溫度值，無需調整。

2、A．XMT□-101、102 型：
將儀表接妥后，把開關撥往“設定”位置旋轉設定電位器，此時數字顯示的是所需溫度值。調好后，把開關調往“測量”位置，此時數字顯示的是實際溫度值。

B.XMT□-2001、2002 型：
儀表連接妥后，將數碼開關撥至所需設定溫度值，此時數字顯示的是實際溫度值。當實際溫度值低于設定值時，綠燈亮，繼電器的‘總’、‘低’接通，‘總’、‘高’斷開；當實際溫度值到達或高于設定值時，紅燈亮，繼電器的‘總’、‘高’接通，‘總’、‘低’斷開。

3、A．XMT□-1201、1202 型：
將儀表連接妥后，把開關撥至“下限設定”的位置，再旋轉相對應的下限設定電位器，此時數字顯示的是所需的下限溫度值，再把開關撥往“上限設定”位置，旋轉相應的上限設定電位器，此時顯示的是所需的上限溫度值，再把開關撥往“測量”位置，數字顯示的是實際溫度值。

B．XMT□-2201、2202 型：儀表接妥后，數碼開關撥至所需設定溫度值，此時數字顯示的是實際溫度值。
當實際溫度值低于下限設定值時，綠燈亮，上下限繼電器均‘總’、‘低’接通，總’、‘高’斷開；當實際值達到或超過下限設定值而仍低于上限設定值時，綠燈、紅燈均熄滅，下限繼電器‘總’、‘高’接通，‘總’、‘低’斷開，上限繼電器仍為‘總’、‘低’接通，‘總’、‘高’斷開；當實際溫度值達到或超過上限設定值時，上下限繼電器均為‘總’、‘高’接通，‘總’、‘低’斷開。
一般用作溫度控制時可把下限繼電器的輸出作輔助加熱控制，上限作主加熱控制，也可把下限繼電器輸出作溫度控制，而把上限繼電器輸出作超溫報警。

4、XMT-□1601/2、2601/2、1701/2、2701/2 型：
儀表接妥后，設定同“2”.當實際溫度值低于比例帶時，負載上的加熱電壓為供電電壓的90%以上，溫度上升。當進入比例帶后，負載上的加熱電壓逐漸下降，直至降到供電電壓的5%以下，由于該儀表是采用改變加熱功率來改變溫度值的調節方式，所以當散熱功率和加熱功率平衡時，溫度可穩定在某一值上。如穩定值與所需值有偏差（這與加熱器功率、散熱情況有關）可轉動“手動再調”電位器，直至與所需值相符即可。一般控溫精度可優于0.1℃（如發現負載二端電壓有抖動現象，可把儀表二根輸出線對調），并保證可控硅元件的溫度低于80℃。

5、XMT-□1301/2、2301/2 型：
當實際溫度未進入比例帶時，繼電器的總’、‘低’接通，‘總’、‘高’斷開，負載升溫，當進入比例帶后，繼電器開始有規律地進入開關動作，溫度越高，總低通時間越短，反之亦然，儀表用改變負載平均加熱功率的辦法來改變溫度，其他使用方法同XMT-□2601或2602。

6、XMT□-1901/2、2901/2 型：
當實際溫度未進入比例帶時，輸出為10mA 信號，負載升溫，進入比例帶后，輸出電流逐漸減少，直至降到0.2mA 以下。儀表用P、I、D 調節方式通過配接ZK 型可控硅電壓調整器，改變可控硅導通角用來改變負載加熱功率。其它使用方法同XMT-□2601 或2602。

7、XMT151/152XMTA/XMTD2501/2502 型
本系列儀表主要針對位式控制（2001/101 等型）和時間比例控制（2301/131 等型）開機后首次溫度過沖大，平衡控溫溫度上下波動幅度深而設計。改進后采用時間比例P，積分 I，微分D 控制方式：應用微電腦技術設置而控制輸出仍用繼電器通斷輸出，即二位PID 控制。該儀表可直接替換位式控制，和時間比例控制儀表，并且接線方式完全相同，且控制精度較高。
本系列儀表控制精度較高，首次過溫度+1℃平衡控溫后溫度波動幅度不超過±0.5℃，控制精度0.3%
使用方法：把面板設定數模開關設定為所需溫度即可，無需進行人工手動調節（RESET）鍵。
