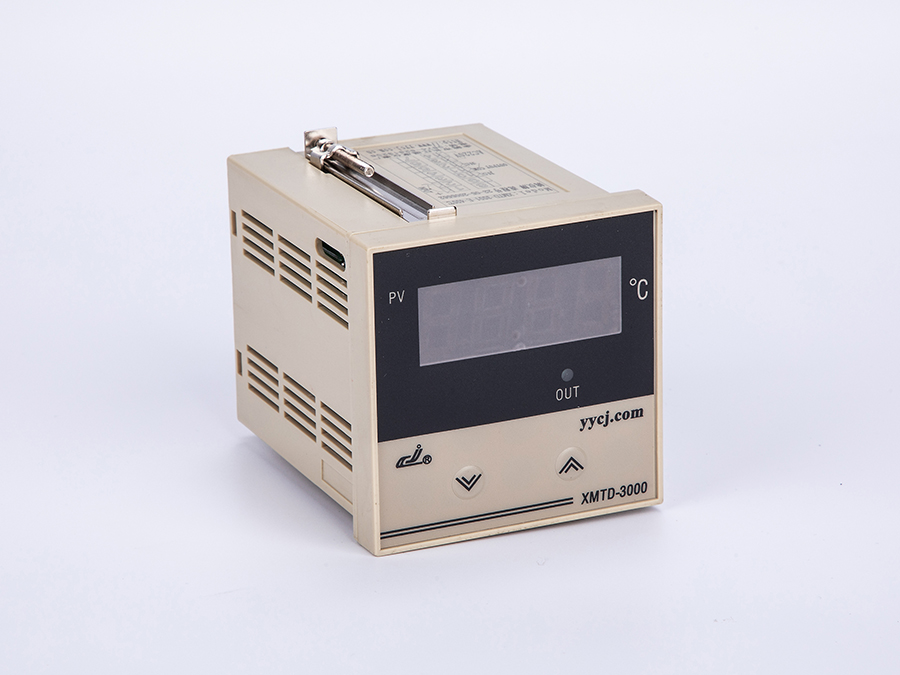

常用型號舉例：XMTD-3001   XMTD-3002等（參考產品選型說明）

XMT*-3000系列溫控儀可以代替?zhèn)鹘y(tǒng)的拔碼式或電位器式溫控儀，它采用輕觸按鍵可自由設定，單排LED顯示，具有固定PID控制與二位式回差控制可選，并且回差可調，以及傳感器誤差修正功能，儀表具有控制性能可靠、性價比高、應用范圍廣等優點。

一、技術指標：

1、輸入類型及測量范圍： K（0～1300℃）  E（0～800℃） S（400～1600℃）  J（0～1000℃）

B（800～1800℃）Pt100（-50.0～200.0℃; -200～600℃）   Cu50（-50.0～150.0℃）

注：儀表輸入類型與測量范圍以儀表上標注為準

2、顯示精度：±1%F·S±1B     附加冷端補償誤差≤2℃

3、控制方式：二位式控制（回差可調）或PID控制

4、回差設置范圍： 1～20℃，

5、控制比例帶（P）：±9℃ 或溫度有小數點顯示時是±0.9℃

6、PID控制周期：30秒

7、傳感器誤差平移修正范圍：-20～20℃

8、輸出方式：繼電器常開常閉觸點AC220V/5A；

驅動固態繼電器信號：驅動電流≥15mA，電壓≥9V

9、工作電源：AC85～242V  50Hz/60Hz 功耗：小于3W 或其他按客戶要求

10、工作環境：0～50℃，濕度≤85％RH，無腐蝕性及無強電磁輻射場合

二、型號定義：

XMT □ － 3 □  □ □ －后綴

1       2  3   4

空格1：外形尺寸：‘空’：80×160×80   開孔：76×152； ‘S’：160×80×80   開孔：152×76；

‘A’：96×96×80    開孔：92×92；   ‘B’：60×120×105  開孔：56×114；

‘E’：48×96×80    開孔：44×92；  ‘F’：96×48×80    開孔：92×44；

‘D’：72×72×100   開孔：68×68；  ‘G’：48×48×90    開孔：44×44；

‘K’：24×48×90    開孔：23×45        所有尺寸單位均為毫米

空格2：控制輸出方式：‘0’：二位式控制，繼電器輸出；‘4’：固定PID控制，繼電器輸出；

‘5’：驅動固態繼電器信號輸出；‘7’：驅動可控硅過零脈沖信號輸出

空格3：報警方式：‘0’：無報警

空格4：輸入方式：‘1’：熱電偶； ‘2’：熱電阻

后綴：‘D’：30A大功率繼電器輸出
