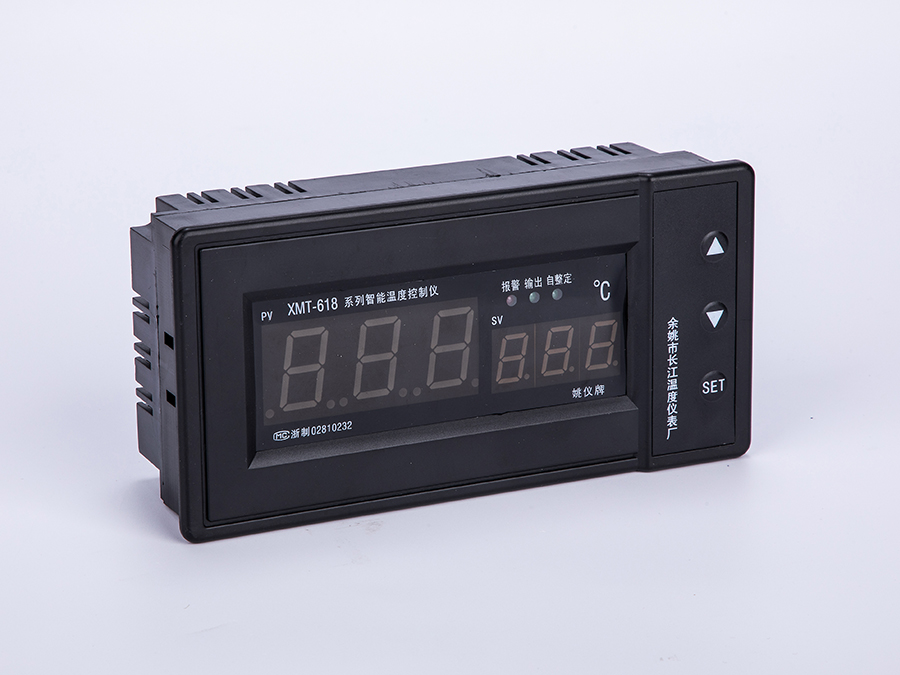

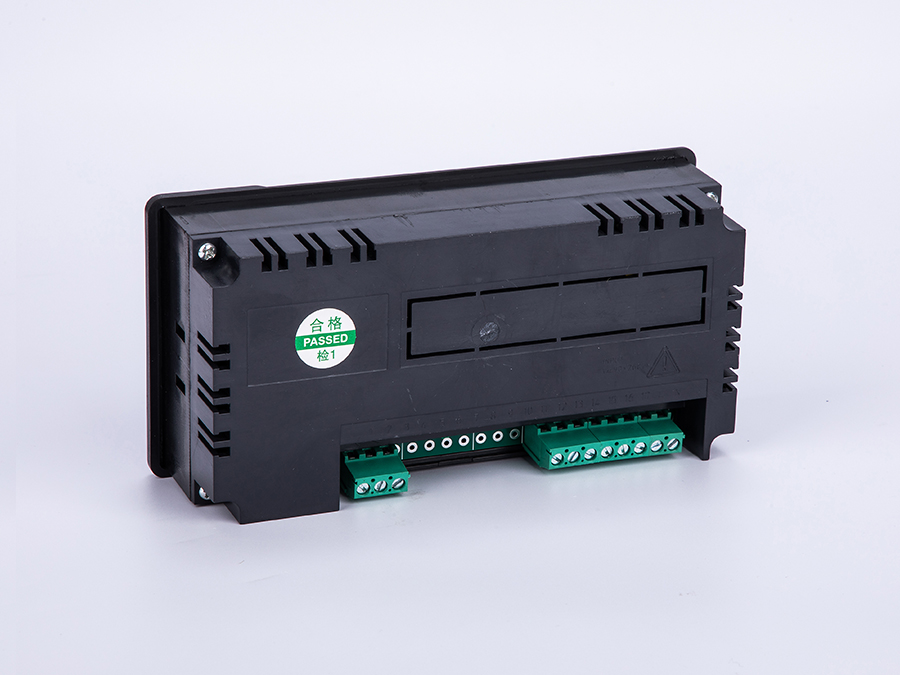

XMT-618T(N)
- 產品型號：XMT*618T(N)系列
- 產品規格：XMT-618T(N), XMT-618GT(N)等
- 外觀尺寸：160（寬）*80（高）*48mm
一、概述
XMT*618T 系列智能數顯時間溫度調節儀為智能型雙排三位顯示儀表，分別顯示溫度測量值和運行時間倒計時；儀表可多種信號輸入，并提供多種時間控制方式選擇，儀表三鍵操作，采用二位式、PID 控制；參數設置簡易，輸入信息方便等功能，廣泛應用于機械、化工、陶瓷、輕工、冶金、石化，熱處理等行業的溫度自動控制系統。
二、技術參數
1、測量誤差：±0.5%F·S±1 字，附加冷端補償誤差≤±2℃
2、輸入類型(可選)：CU50(-50～150)、PT100（-99～600）、K（-30～999）、E（-30～700）、J（-30～900）、T（-99～400）
3、繼電器輸出(無源)觸點容量： AC220V 5A(阻性負載) 周期2～120 秒可調
4、時間范圍：0～999 秒或0～999 分（可選）
5、固態繼電器驅動信號：電流≥15mA 空載電壓≥9V，周期約2S
6、工作電源：AC85～242V，50/60Hz 功耗＜3W
7、工作環境：0～50℃，相對濕度≤85％，無腐蝕性及無強電磁輻射場合

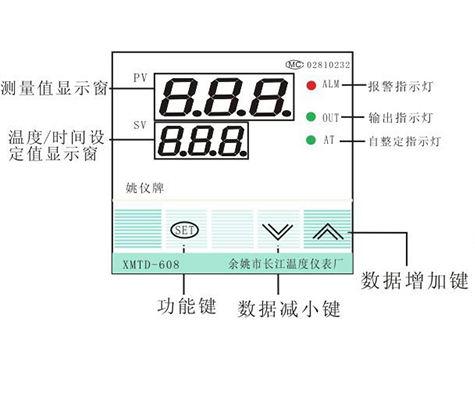

二、儀表面板介紹

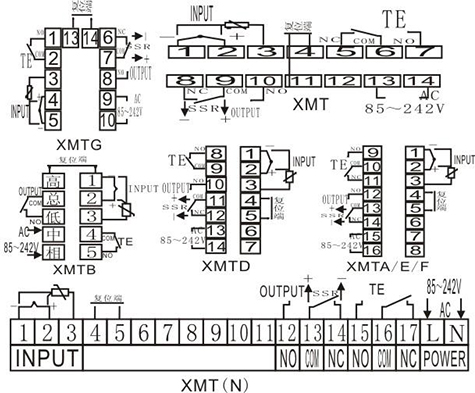

★儀表具體接線以儀表外殼上接線圖為準
四、產品型號定義
XMT □—6 □ 8 T
1 2 3 4 5
1:為外型尺寸標號
空: 160×80×85 開孔156×76 A: 96×96×80 開孔92×92
D: 72×72×80 開孔68×68 E: 48×96×75 開孔44×92
F: 96×48×75 開孔92×44 G:48×48×110 開孔44×44
S: 80×160×85 開孔76×156 B：60×120×90 開孔56×156
L: 標準35mmDIN 導軌安裝 C：80×120×35 壁掛式安裝
2: 操作顯示方式：‘6’三鍵輕觸開關設定，雙排三位數字顯示，PID 控制
3: 為附加報警：
‘1’ 無報警但有一組時間控制輸出； ‘5’ 無報警但有一組時間控制蜂鳴器輸出
4：輸入信號類型: ‘8’輸入信號自由互換（暫無電壓、電流信號輸入）
5：后綴T：時間控制功能
五、內部參數
| 序號 | 提示符 | 名稱 | 設定范圍 | 說明 | 出廠值 | |
|---|---|---|---|---|---|---|
| 一級菜單 | 0 |  | 溫度設定值 | 由 、 決定 | 按▲鍵3 秒直接可修改設定值 | 隨機 |
| 1 |  | 時間設定 | 0～999 | 按▲鍵3 秒直接可修改設定值 | 隨機 | |
| 二級菜單 | 2 |  | 溫度上限報警 | 0~100 | 超過報警點時有觸點轉換輸出，同時報警燈亮（有報警功能時才有觸點轉換輸出），報警功能在 ＝0 時有意義。 | 隨機 |
| 3 |  | 測量誤差修正 | -20.0~20.0 | 測量值可以通過此項值加或減修正 | 0 | |
| 4 |  | 比例帶 | 0~99.9~200 | 其決定了系統比例增益的大小,  越大,比例的作用越小,過沖越小,但太大會增加升溫時間；設置 =0，儀表轉為二位式控制狀態 | 15.0 | |
| 5 |  | 積分時間 | 0～999 | 設定積分時間，以解除比例控制所發生之殘余偏差,太大會延緩系統達到平衡的時間, 太小會產生波動。 | 240 | |
| 6 |  | 微分時間 | 0～200 | 設定微分時間，以防止輸出的波動, 提高控制的穩定性。 | 30 | |
| 7 |  | 控制周期 | 2～120S | 出廠時SSR為2秒；繼電器為10 秒 | 10 | |
| 8 |  | 主控回差 | 0.1～50.0 | 只有在二位式控制時才有意義 | 1.0 | |
| 9 |  | 自整定參數 | / |
選擇 | 0 | |
| 10 |  | 電子鎖 | 0~50 |  ＝0 時，可修改所有參數 | 0 | |
| 三級菜單 | 11 |  | 電子鎖 | 0～50 |  ＝0 時，可修改所有參數 | 0 |
| 12 |  | 輸入類型 | － | CU50（ ）、PT100（  ）、K（ ）、E（  ）、J（  ）、T（ ）； |  | |
| 13 |  | 系統功能選擇 | 0～1 |  ＝0 時加熱控制； ＝1 時制冷控制 | 0 | |
| 14 |  | 量程下限 | 起點到 | — | 隨機 | |
| 15 |  | 量程上限 |  到滿量程 | |||
—關閉自整定功能；
—開啟自整定功能
后只對儀表在該工作狀況下進行一次自整定后，即自動改回
