一、概述
SBW 系列溫度變送器，是一種現場安裝式溫度變送單元，采用兩線制傳輸方式（電源輸入與信號輸出為二根公用導線），輸出與被測溫度成線性的4～20mA 電流信號。變送器可安裝與熱電偶、熱電阻的接線盒內與之形成一體化結構，也可作為功能模塊安裝在檢測設備中，熱電偶溫度變送器具有冷端自動補償功能。廣泛應用工控領域，進行自動化檢測、變送和控制。
二、技術參數
測量精度：±0.1%、±0.2%、±0.5%
輸入：K、E、S、T、J、PT100、CU50
輸出（二線制）：在量程范圍內輸出4～20mA
冷端補償誤差：＜1℃～2℃/K、E、J、S
負載電阻：0～600Ω
工作電源：額定工作電壓DC24V；工作電壓最低DC12V，最高35V,（＞24V 時需外接500Ω保護電阻）
工作環境：-25℃～85℃，相對濕度≤85%RH，無腐蝕性及無強電磁輻射場合

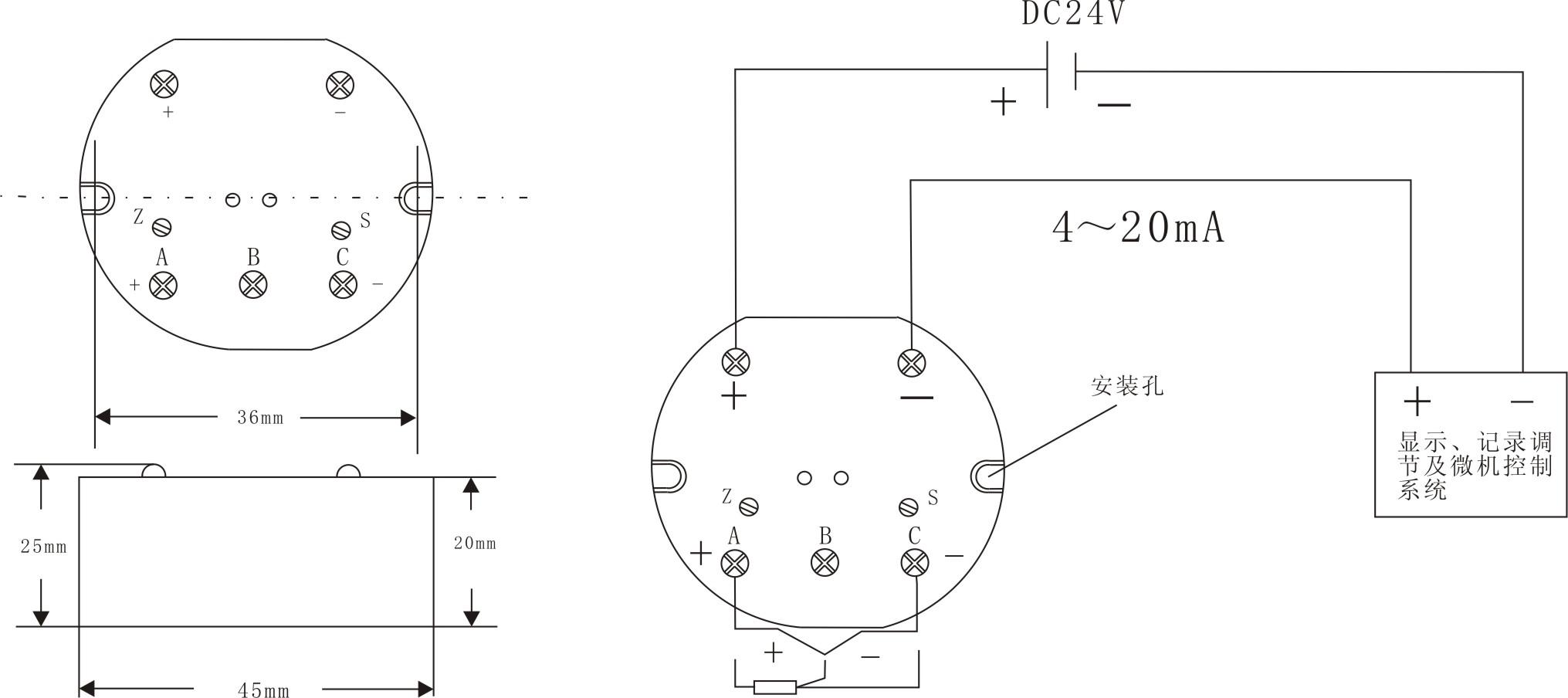

三、外型尺寸及儀表接線
四、型號意義
SBW □ － □ □
① ② ③
① 分度號：
熱電偶 RK: K RE: E RJ: J
RS: S RB: B RT: T
熱電阻 ZC: Cu50 ZP: Pt100
② 變送范圍：
01：0～100℃ 02：0～200℃ 03：0～300℃ 04：0～400℃
05：0～500℃ 06：0～600℃ 07：0～700℃ 08：0～800℃
09: 0～900℃ 010：0～1000℃ 011：0～1100℃ 012：0～1200℃
50：-50～150℃ 51：-50～50℃ 52：-50～100℃ 53：0～150℃
025：0～250℃ 035：0～350℃ 045：0～450℃ 055：0～550℃
無特殊要求：電源、輸出二線制，非隔離型，DC24V 供電（特殊定貨請來電說明）
