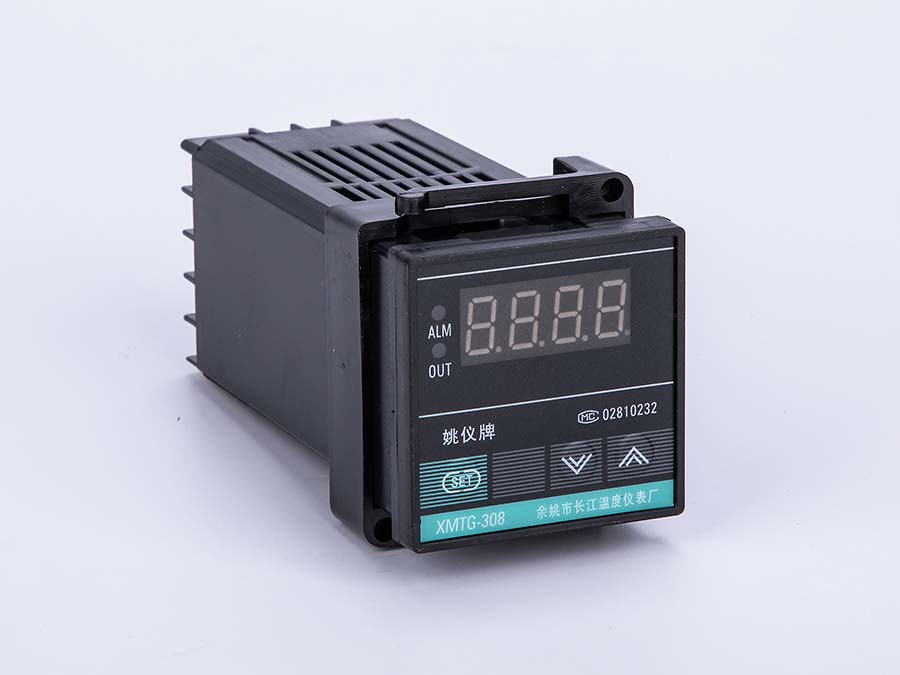

XMTG-308
- 產品型號：XMTG*308系列
- 產品規格：XMTG-318, XMTG-318G, XMTG-308等
- 外觀尺寸：48（寬）*48（高）*110mm
一、概述
XMT*-308系列儀表為智能型單排四位顯示儀表，儀表可多種信號輸入，儀表為三鍵操作，可采用二位式或PID控制，溫度顯示攝氏度、華氏度可轉換，參數設置簡易，輸入信息方便等功能，廣泛應用于機械、化工、陶瓷、輕工、冶金、石化，熱處理等行業的溫度自動控制系統。
二、主要技術參數
1、測量誤差：±0.5%F·S±1 字，附加冷端補償誤差≤±2℃
2、輸入類型（可選）：CU50(－50～150℃/－90～270℉)、PT100(－199～600℃/－199～1080℉)、K(－30～1300℃/－54～2340℉)、E(－30～700℃/－54～1260℉)、J(－30～900℃/－54～1620℉)、T(－199～400℃/－199～720℉）、S(－30～1600℃/－54～2880℉)
3、繼電器輸出(無源)觸點容量： AC220V 5A(阻性負載) 周期2～120 秒可調
4、固態繼電器驅動信號：電流≥15mA 空載電壓≥9V，周期約2S
5、工作電源：AC85V～242V，50/60HZ 功耗＜3W 或客戶要求其他電壓范圍
6、工作環境：0～50℃，相對濕度≤85％，無腐蝕性及無強電磁輻射場合
三、儀表面板及接線

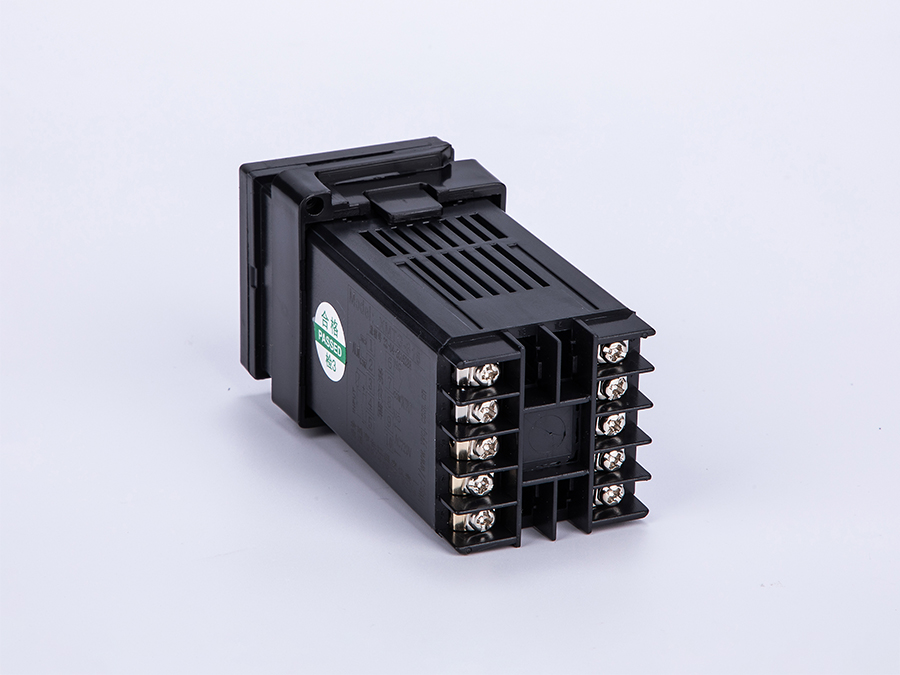

★儀表具體接線以儀表外殼上接線圖為準
四、產品型號定義
XM □ □—3 □ 8 □
1 2 3 4 5 6
1:Z：單顯示型 T：顯示控制型
2:為外型尺寸標號:
| 型號 | 外型尺寸 | 開孔尺寸 | 型號 | 外型尺寸 | 開孔尺寸 | 型號 | 外型尺寸 | 開孔尺寸 |
| 空格 | 160×80×85 | 152×76 | A | 96×96×85 | 92×92 | D | 72×72×100 | 68×68 |
| E | 48×96×85 | 44×92 | F | 96×48×85 | 92×44 | G | 48×48×110 | 44×44 |
| S | 80×160×85 | 76×156 | (N) | 160×80×48 | 152×76 | C | 80×120×35 | 壁掛式 |
| FC | 76×35×77 | 70×29 | L | 76×35×77 標準DIN 導軌安裝 | ||||
3: 操作顯示方式： ‘3’三鍵輕觸開關設定，單排數字顯示，PID 控制
4: 為附加報警: ‘空或0’無報警； ‘1’上限報警； ‘2’下限報警
5：輸入信號類型: ‘8’輸入信號自由互換
6:后綴: 空：繼電器輸出 G：固態繼電器輸出 T：時間控制 A：單相過零觸發 D：大屏顯示
