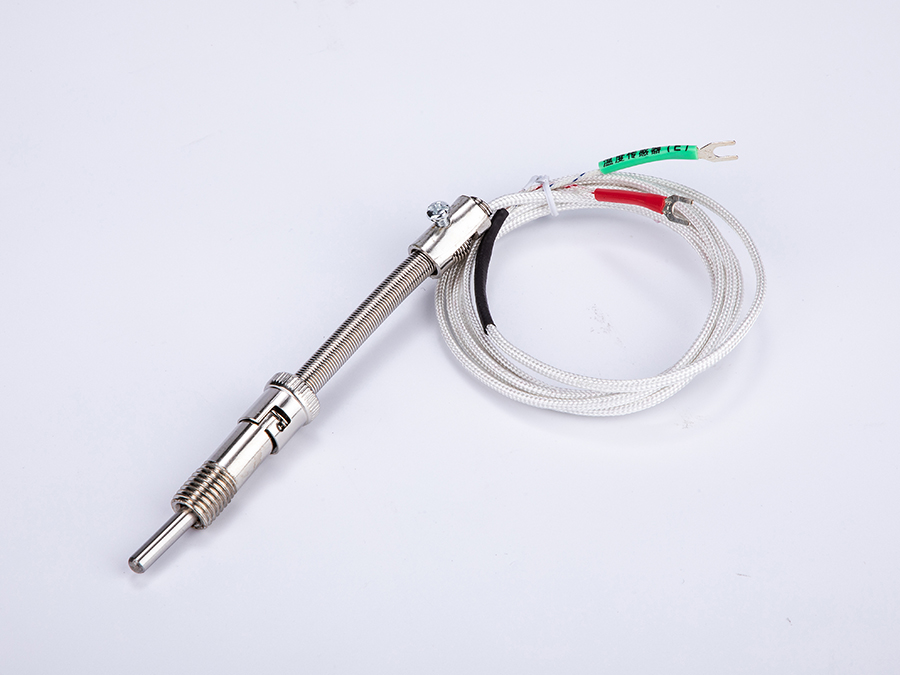

常規可做：壓簧M12 Ф5*30

一、型號、規格

二、型號意義

W □ □ □ － □ □ □ □ － □
        ① ②     ③ ④ ⑤ ⑥     ⑦

①  分度號：
RN—鎳鉻-鎳硅熱電偶（K）         RE—鎳鉻-銅鎳熱電偶(E)          RF—鐵-銅鎳熱電偶(J)
RP－鉑銠12-鉑（S）          RR－鉑銠30-鉑6（B）          RT－銅-康銅（T）
ZC—銅熱電阻(CU5O)          ZP—鉑熱電阻(PT100)

②  類別：
X—小型（此項取消空格④） B—標準型（此項可為空格） K－鎧裝型（此項取消空格⑤）

③ 安裝方式：
小型：
1—管式         2—壓簧式         3—螺釘式         4—圈式         5—簡式
標準型/鎧裝：
1—無固定裝置         2—固定螺紋         3—可動螺紋         4—固定法蘭         5—可動法蘭

④ 接線盒形式：
0－無接線盒         1－簡易接線盒         2－防濺接線盒         3－防水接線盒
4－防爆接線盒         5－插座式接線盒

⑤ 測量端形式：
0－無要求         1－接殼型         2－露頭型         3－絕緣型

⑥ 外徑(單位為毫米)
0—Ф16         1—Ф12         2—Ф2         3—Ф3         4—Ф4
5—Ф5         6—Ф6         7—Ф7          8－Ф8

⑦  帶變送輸出：
B－4～20mA          B－0～10mA          B－1～5V          B－0～5V

三、傳感器的安裝

將傳感器頭部放在需要測量溫度的點，直接測量該點溫度，配合各種溫度二次儀表使用。

傳感器盡可能要安裝在置放工件的位置上，避免安裝在爐門旁邊或與加熱物體距離過 近處。其插入深度須按實際需要決定。傳感器的安裝位置應盡可能保持垂直，但在有流速的 情況下則必須使測量頭逆向傾斜安裝。如果需要固定傳感器，可在容器壁上開一個比傳感器 的安裝螺紋外徑略大的固定用孔，用所附的螺帽把傳感器安裝固定在容器上，在測量對象為 非氣體或液體時，務使傳感器感溫部分與被測物體緊密接觸，以提高響應速度和降低傳遞誤 差。

如熱電偶的輸出線要加長，應使用與所用熱電偶分度號相對應的補償導線同極性加長， 再與二次儀表連接，傳感器連線或補償導線應直接與二次儀表接線端連接，避免使用普通導 線，否則會帶來誤差。連線要盡可能少彎折，以延長使用時間，必須頻繁彎折傳感器應作專門設計。
